Aplicación de pantalla LCD de 2,4 pulgadas con interfaz RGB serie de 6 bits en productos electrónicos

     Las pantallas LCD de 2,4 pulgadas con resolución 240*320 son muy comunes en el mercado y sus interfaces suelen ser estándar.  Hoy, los ingenieros de Shenzhen Hongjia Technology compartirán una interfaz menos común: la pantalla TFT de 2,4 pulgadas con una interfaz RGB en serie de 6 bits. Esta combinación ofrece un excelente equilibrio entre costo, rendimiento y complejidad de diseño, y se usa ampliamente en dispositivos de gama baja a media que requieren un cierto nivel de calidad de visualización.

1. ¿Qué es una interfaz RGB serie de 6 bits?

A. RGB: se refiere a controlar cada píxel de la pantalla utilizando líneas de datos de colores primarios rojo, verde y azul.

B. 6 bits: Indica que la profundidad de cada componente de color (R, G, B) es de 6 bits, es decir, 64 niveles de escala de grises. La profundidad de color combinada de un solo píxel es de 262.000 colores (64 * 64 * 64 = 262.144). Esto tiene una fidelidad de color ligeramente menor que el RGB común de 16 bits (65 000 colores) o 24 bits (16,7 millones de colores), pero generalmente es suficiente para muchas aplicaciones de imágenes no profesionales para el ojo humano.

C. Serie: Esta es la clave. A diferencia de las interfaces RGB paralelas tradicionales (que requieren una gran cantidad de datos y líneas de control como VSYNC, HSYNC, DE, D0-D15/23, generalmente >20 líneas), el RGB en serie transmite los datos RGB de cada píxel a través de un par de líneas de reloj diferenciales (CLK+/CLK-) y 3 pares de líneas de datos diferenciales (R+,R-; G+,G-; B+,B-) a alta velocidad.

D. Número de líneas físicas: 6 pares de líneas diferenciales + posibles líneas de tierra y alimentación, reduciendo significativamente el número de líneas (normalmente sólo 8-12 cables físicos).

E. Protocolo: generalmente sigue una forma simplificada del protocolo DSI (Interfaz serie de pantalla) de MIPI D-PHY o una variante de nivel superior de la interfaz SPI. En las pantallas de consumo de 2,4 pulgadas, a menudo se la denomina simplemente "RGB serie" o "interfaz SPI RGB", y esencialmente utiliza un serializador para convertir señales RGB paralelas en un flujo de datos en serie.

 2. Ventajas combinadas (¿Por qué este diseño?)

Esta combinación de "tamaño de pantalla pequeño + profundidad de color media a baja + interfaz serie" demuestra las siguientes ventajas principales en las aplicaciones:

A. Cableado significativamente reducido: esta es la ventaja más destacada. Reducir el número de cables de más de 20 en una interfaz paralela a alrededor de 10 da como resultado:

Se requiere menos espacio para el enrutamiento entre el controlador principal y la pantalla, lo que potencialmente reduce la cantidad de capas de PCB y simplifica el diseño.

El uso de conectores FPC más pequeños y económicos, ahorrando espacio y costos de BOM.

Menos cables conducen a una menor tasa de fallas en los puntos de conexión y a un diseño antiinterferencias más sencillo.

B. Costo reducido:

Los costos de PCB, los costos de conectores y los costos de ensamblaje se reducen debido a que hay menos cables.

Se reduce la cantidad de GPIO requeridos por el chip de control principal, lo que permite la selección de una MCU o MPU más económica con menos pines.

C. Consumo de energía reducido:

Las señales diferenciales en serie tienen una oscilación de voltaje más baja y menos interferencia electromagnética, lo que resulta en un menor consumo de energía en comparación con las señales de nivel TTL en paralelo.

Menos cables significan menos capacitancia parásita y, en consecuencia, se reduce la potencia requerida para la conducción.

D. Cumplir con los requisitos de desempeño:

Para una pantalla QVGA de 2,4 pulgadas, el número total de píxeles es 76.800. A una frecuencia de actualización de 60 Hz, el ancho de banda de datos requerido es aproximadamente: 76800 * 18 bits/píxel * 60 Hz ≈ 83 Mbps. Incluso con color de 6 bits (18 bits/píxel), la velocidad típica de una interfaz serie (cientos de Mbps a más de 1 Gbps) es más que suficiente, lo que deja un amplio margen de maniobra.

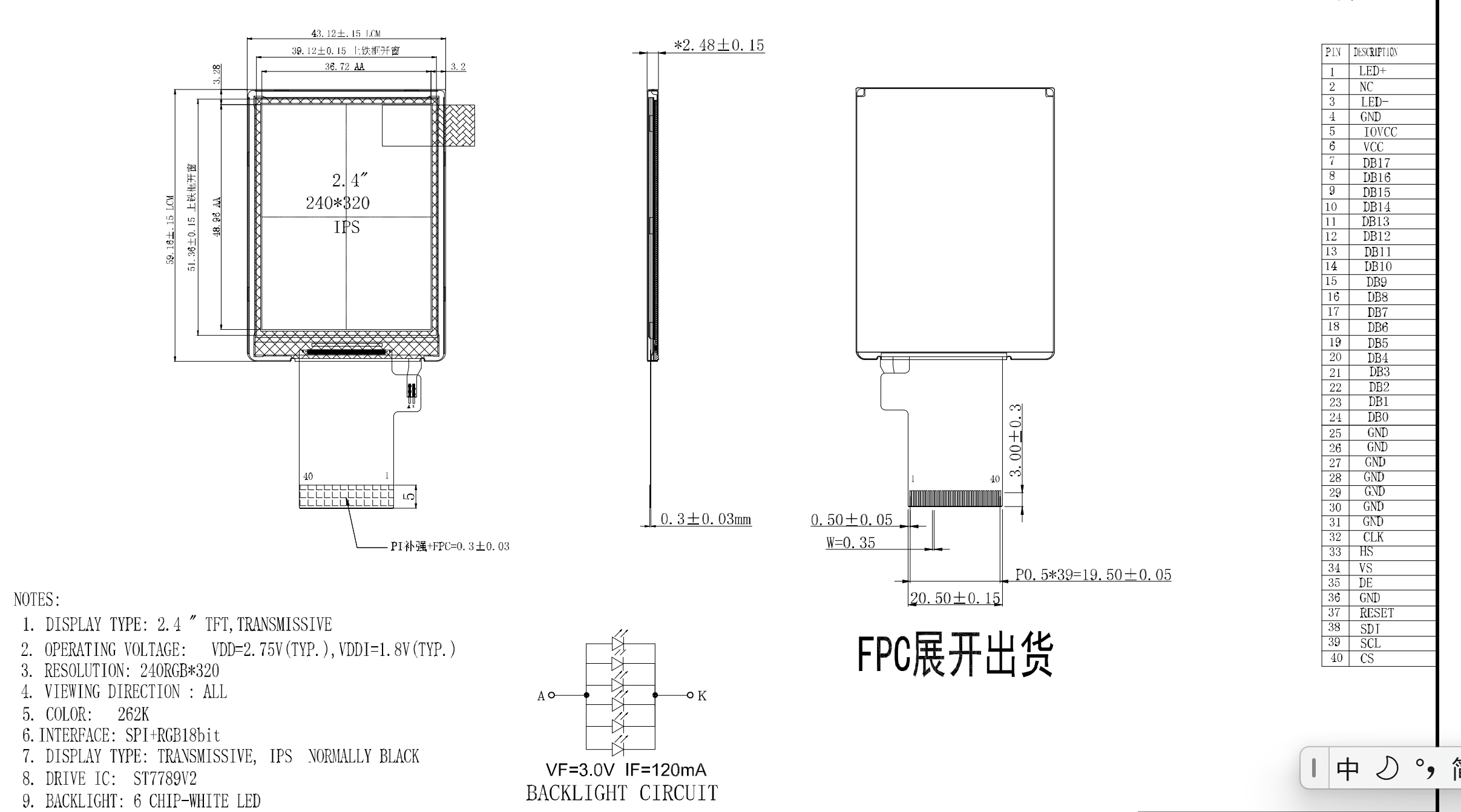

     Shenzhen Hongjia Technology produce en masa pantallas LCD de 2,4 pulgadas con una interfaz RGB serial de 6 bits, modelo HJ2408-18-A1.  Damos la bienvenida a las consultas de los clientes por correo electrónico. La pantalla LCD de 2,4 pulgadas con una interfaz RGB serie de 6 bits es una solución de visualización integrada altamente optimizada. A través de la tecnología clave de serialización de interfaz, logra un diseño simplificado, confiabilidad mejorada y costo general reducido sin sacrificar significativamente la experiencia visual (para aplicaciones de imágenes no profesionales de tamaño pequeño), lo que la convierte en una de las opciones clásicas para pantallas en dispositivos inteligentes compactos modernos.
