Técnicas de diseño de hardware para pantallas TFT HD de 2,0 pulgadas (resolución de 480 x 360, interfaz RGB) en dispositivos portátiles

     Diseño de hardware para unPantalla horizontal HD de 2,0 pulgadas(resolución de 480*360, interfaz RGB) en dispositivos portátiles se centra en equilibrar la calidad de la pantalla, el consumo de energía, el espacio físico y la confiabilidad. Las siguientes son técnicas y consideraciones de diseño clave resumidas por ingenieros de Shenzhen Hongjia Technology:

I. Integridad de la interfaz y la señal

1. Selección de interfaz RGB

Priorice el uso de interfaces paralelas RGB565 (16 bits) o RGB666 (18 bits) para garantizar un ancho de banda de datos suficiente para una resolución de 480*360 a 60 Hz (lo que requiere un reloj de píxeles de aproximadamente ~20 MHz).

Si el voltaje de la interfaz del controlador principal no coincide con el de la pantalla LCD (por ejemplo, 1,8 V frente a 3,3 V), se debe agregar un IC de cambio de nivel (como el TXS0108E) o un divisor de resistencia combinado con un búfer.

2. Optimización del enrutamiento de señales

Coincidencia de longitud e impedancia: se recomienda que las líneas de datos RGB (D[0:17]) coincidan en longitud dentro de su grupo (con una desviación de ≤100 mils); La longitud de la línea de reloj (PCLK) debe coincidir de forma independiente y alejarse de fuentes de ruido de alta velocidad.

Protección y blindaje de tierra: en el FPC (circuito impreso flexible) o PCB, use líneas GND para aislar las señales RGB de fuentes de ruido como la retroiluminación PWM y las líneas de suministro de energía.

Coincidencia de terminaciones: si la distancia de transmisión excede los 10 cm, se puede agregar una resistencia en serie (22 Ω–100 Ω) en el extremo de la pantalla LCD para suprimir los reflejos de la señal.

II. Control de suministro y consumo de energía

1. Diseño de fuente de alimentación multicanal

Los requisitos típicos incluyen: VDD (voltaje lógico, normalmente 3,3 V/1,8 V), VCI (voltaje del controlador, ~3,3 V) y voltaje del controlador de LED de retroiluminación (que varía de 3,5 V a 20 V, según la cantidad de LED en serie).

Se recomienda utilizar un LDO de bajo ruido (como el TPS7A47) para suministrar VDD y VCI, evitando así que el ruido de ondulación de las fuentes de alimentación conmutadas interfiera con la uniformidad de la visualización.

2. Estrategias de ahorro de energía con retroiluminación

Esta pantalla específica cuenta con una retroiluminación compuesta por 6 LED, que ofrece un alto brillo de 800 nits para garantizar una legibilidad clara incluso bajo la luz solar directa. Alternativamente, se puede emplear un controlador IC de LED de alta eficiencia (como el LP8556) para respaldar un esquema de control híbrido que combina atenuación PWM (recomendada >1 kHz para evitar parpadeos) y atenuación analógica.

Ajuste automático de brillo: incorpore un sensor de luz ambiental (como el APDS-9301) para ajustar dinámicamente la luz de fondo según las condiciones de iluminación ambiental, logrando así un ahorro de energía de más del 30%.

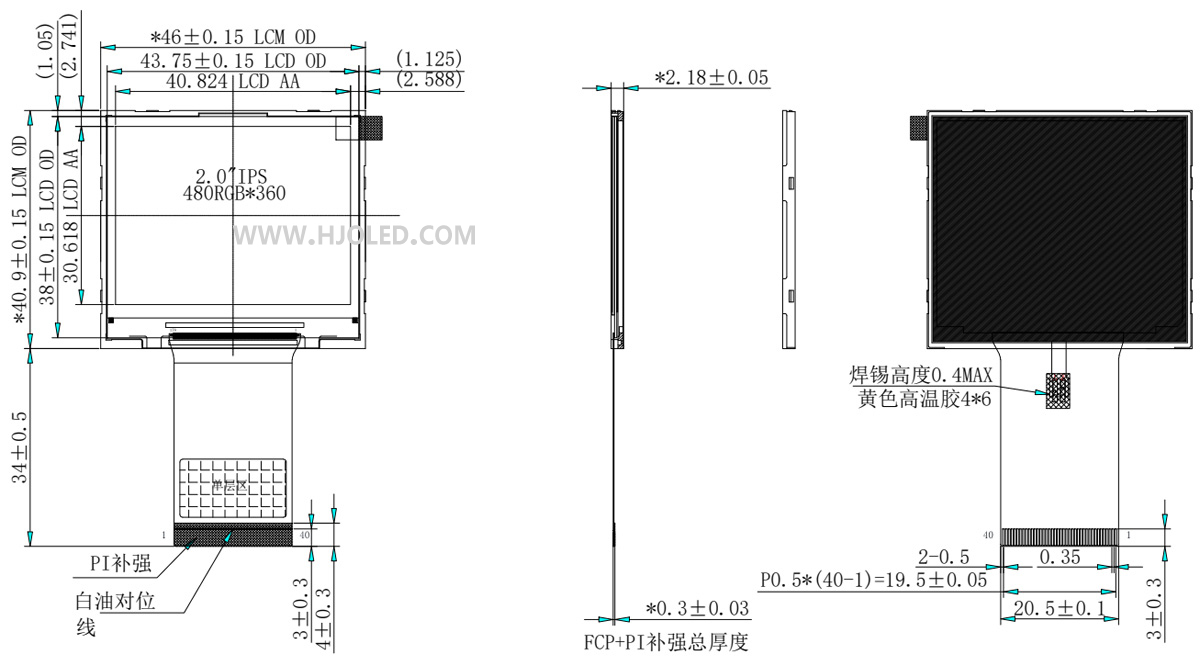

3. Pantalla TFT HD de 2,0 pulgadas: Esta es una pantalla orientada al paisaje con una resolución de alta definición de 480 × 360 píxeles. Utiliza el controlador IC ST7701S y una interfaz RGB. Al diseñar la placa base, es esencial verificar que la CPU host admita pantallas de alta resolución y la interfaz RGB para evitar escenarios en los que la CPU carezca de la capacidad para controlar la pantalla de manera efectiva. La configuración horizontal de 480 × 360 tiene una relación de aspecto de 4:3; por lo tanto, la dirección de escaneo debe configurarse correctamente durante la inicialización del software (generalmente mediante los bits MV/MX/MY del comando 0x36) para evitar que la imagen mostrada gire 90 grados.

III. EMC e inmunidad a interferencias

1. Blindaje del módulo LCD

Coloque espuma conductora entre el módulo de retroiluminación y la PCB; Además, envuelva el FPC (circuito impreso flexible) en una lámina de cobre y conéctelo a tierra para minimizar el ruido irradiado.

2. Desacoplamiento de la fuente de alimentación

En cada entrada de fuente de alimentación, instale un condensador cerámico de 10 μF en paralelo con un condensador de alta frecuencia de 0,1 μF, colocándolos muy cerca del conector LCD.

3. Protección de la señal de sincronización

Inserte perlas de ferrita (como BLM18PG121SN1) en serie con las señales HSYNC y VSYNC para filtrar el ruido de alta frecuencia.

IV. Pruebas y Verificación

1. Verificación de la secuencia de encendidoConfirme que la fuente de alimentación y las secuencias de sincronización de señal tanto para el controlador host como para el módulo LCD cumplan con los requisitos especificados en sus respectivas hojas de datos (por ejemplo, un ancho de pulso de reinicio de >10 ms).

2. Pruebas de calidad de la pantalla

Utilice patrones de prueba de colores sólidos y de tablero de ajedrez para inspeccionar manchas de color, parpadeos y persistencia de la imagen (efecto fantasma). Utilice un osciloscopio para medir la fluctuación de PCLK (reloj de píxeles); este valor debe permanecer por debajo del 5% del período de reloj.

3. Protección ESD

Instale una matriz de diodos TVS (como el SRV05-4) en la interfaz FPC para garantizar el cumplimiento del estándar IEC 61000-4-2 Nivel 4.

     Mediante la implementación de las estrategias de diseño antes mencionadas, es posible lograr un rendimiento de visualización estable y de alta definición dentro de un espacio físico limitado, extendiendo así la duración de la batería de los dispositivos portátiles. Recomendamos que, una vez producido un prototipo, se dé prioridad a las pruebas de consumo de energía y EMI, así como a realizar una validación de durabilidad FPC en preparación para la producción en masa. Shenzhen Hongjia Technology cuenta con 12 años de experiencia especializada en I+D, fabricación y venta de pantallas de visualización de 1,14 a 12,1 pulgadas, junto con las pantallas táctiles que las acompañan. Nuestra amplia gama de productos incluye pantallas de alta definición, alto brillo y formas irregulares, con una amplia variedad de opciones de interfaz. Operando desde nuestras propias instalaciones de fabricación equipadas con maquinaria de producción totalmente automatizada, estamos orgullosos de servir a numerosas empresas Fortune 500 en todo el mundo. Además, ofrecemos una garantía de servicio postventa de 36 meses, para que disfrutes de total tranquilidad.
