¿Qué es una interfaz RGB TFT LCD de 3,1 pulgadas y por qué es fundamental para el diseño de pantallas integradas?

ElLCD TFT de 3,1 pulgadas con interfaz RGBSe utiliza ampliamente en sistemas integrados, paneles de control industriales, dispositivos médicos, instrumentos portátiles y electrónica de consumo. Este artículo proporciona una comprensión técnica y práctica profunda de cómo funciona esta pantalla, por qué es importante la interfaz RGB, cómo se integra en los sistemas y qué desafíos enfrentan los ingenieros durante el diseño y la implementación. También explica los criterios de selección, los errores comunes, las estrategias de resolución de problemas y las aplicaciones del mundo real para ayudar a los desarrolladores y diseñadores de productos a tomar decisiones informadas.

Tabla de contenido

• 1. Introducción a la interfaz RGB TFT LCD de 3,1 pulgadas
• 2. Comprensión de la tecnología TFT LCD
• 3. ¿Qué hace que la interfaz RGB sea especial?
• 4. Arquitectura del sistema y flujo de señal
• 5. Explicación de las especificaciones técnicas clave
• 6. Ventajas de las pantallas con interfaz RGB
• 7. Limitaciones y desafíos de ingeniería
• 8. Aplicaciones en dispositivos del mundo real
• 9. Pautas de diseño e integración
• 10. Comparación con otras interfaces
• 11. Solución de problemas comunes
• 12. Guía de selección para ingenieros
• 13. Preguntas frecuentes
• 14. Conclusión e información de contacto

1. Introducción a la interfaz RGB TFT LCD de 3,1 pulgadas

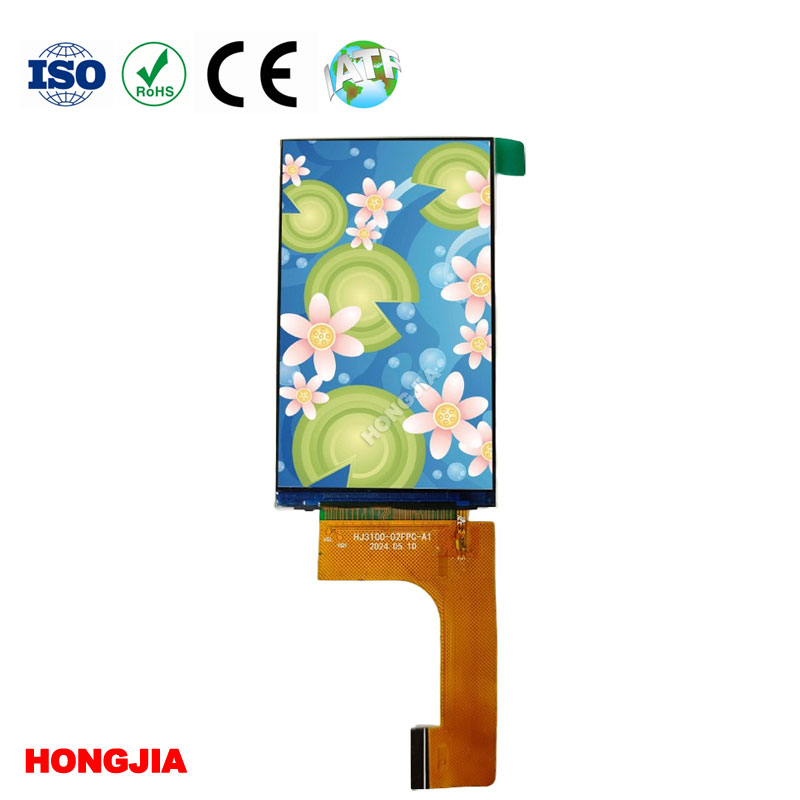

ElInterfaz RGB TFT LCD de 3,1 pulgadases una solución de visualización compacta diseñada para sistemas integrados que requieren una salida visual de alta calidad en un espacio reducido. La tecnología TFT (Thin Film Transistor) permite el control activo de la matriz, lo que garantiza imágenes nítidas, tiempos de respuesta rápidos y una reproducción precisa del color.

A diferencia de las interfaces serie como SPI o I2C, la interfaz RGB transmite datos de píxeles en paralelo, lo que la hace capaz de admitir frecuencias de actualización más altas y un rendimiento gráfico más fluido. Esto lo hace particularmente adecuado para aplicaciones donde las actualizaciones visuales en tiempo real son esenciales.

2. Comprensión de la tecnología TFT LCD

Las pantallas LCD TFT son un tipo de pantalla LCD de matriz activa que utiliza transistores de película delgada para controlar cada píxel individualmente. Esta estructura mejora el contraste, reduce la diafonía y mejora la estabilidad general de la imagen.

Los componentes clave incluyen:

• Capa de cristal líquido para modulación de la luz.
• Unidad de retroiluminación para iluminación.
• Filtros de color para representación RGB
• Matriz de transistores de película delgada para control de píxeles

El tamaño de 3,1 pulgadas se elige a menudo para dispositivos portátiles donde el espacio es limitado pero la claridad visual sigue siendo esencial.

3. ¿Qué hace que la interfaz RGB sea especial?

La interfaz RGB es un método de transmisión de datos paralelo que envía señales de color rojo, verde y azul simultáneamente. Cada píxel se define mediante una combinación de estas tres señales, lo que permite un control preciso del color.

Características principales:

• Transmisión de datos en paralelo (RGB de 8/16/18/24 bits)
• Alta capacidad de actualización
• Actualizaciones visuales de baja latencia
• Mapeo directo de píxeles desde el controlador a la pantalla

Debido a que evita la compleja decodificación en serie, las interfaces RGB se utilizan ampliamente en sistemas integrados sensibles al rendimiento.

4. Arquitectura del sistema y flujo de señal

Un sistema típico TFT LCD RGB de 3,1 pulgadas consta de un microcontrolador o procesador, un controlador de pantalla IC y el propio panel LCD.

Proceso de flujo de señal:

1. CPU/GPU genera datos de frame buffer
2. Las señales RGB se emiten a través de un controlador GPIO o LCD paralelo
3. Las señales de sincronización (HSYNC, VSYNC, DE) alinean la sincronización de fotogramas
4. El panel TFT recibe datos de píxeles línea por línea
5. El controlador de pantalla actualiza la matriz de píxeles en consecuencia

La precisión del tiempo es fundamental. Cualquier discrepancia en las señales de sincronización puede provocar imágenes parpadeantes, desgarradas o distorsionadas.

5. Explicación de las especificaciones técnicas clave

Comprender las especificaciones ayuda a garantizar la integración adecuada del sistema:

6. Ventajas de las pantallas con interfaz RGB

La interfaz RGB ofrece varias ventajas de rendimiento que la convierten en la opción preferida para los sistemas integrados.

• Alto rendimiento de actualización:Ideal para gráficos en tiempo real
• Baja latencia:La transferencia directa de píxeles minimiza el retraso
• Mejor calidad de imagen:Sin artefactos de compresión
• Simplicidad del hardware:Diseño sencillo del controlador de pantalla

Estas ventajas son especialmente importantes en aplicaciones como monitorización médica, paneles de control industriales y equipos de prueba portátiles.

7. Limitaciones y desafíos de ingeniería

A pesar de sus ventajas, el diseño de la interfaz RGB presenta desafíos.

• Requiere muchos pines GPIO (alto número de pines)
• Enrutamiento complejo de PCB para integridad de la señal
• Mayor sensibilidad EMI
• Escalabilidad limitada para pantallas grandes

Los ingenieros deben diseñar cuidadosamente el diseño y las estrategias de conexión a tierra para evitar interferencias de ruido y errores de sincronización.

8. Aplicaciones en dispositivos del mundo real

La interfaz TFT LCD RGB de 3,1 pulgadas se adopta ampliamente en todas las industrias:

• Paneles de control industriales
• Herramientas de diagnóstico médico portátiles
• Interfaces de control del hogar inteligente
• Instrumentos de medida portátiles
• Electrónica de consumo (GPS, terminales POS)

Su equilibrio entre tamaño, rendimiento y costo lo hace muy versátil.

9. Pautas de diseño e integración

Para garantizar un rendimiento óptimo, los ingenieros deben seguir estos principios de diseño:

• Mantenga una estricta sincronización de tiempo para HSYNC y VSYNC
• Utilice trazas de PCB controladas por impedancia
• Mantenga las líneas de señal lo más cortas posible
• Aplique condensadores de desacoplamiento de potencia adecuados
• Optimice las tasas de actualización del firmware

La implementación adecuada garantiza un rendimiento de visualización estable y confiabilidad a largo plazo.

10. Comparación con otras interfaces

RGB sigue siendo la opción preferida para sistemas de visualización integrados compactos y de alta velocidad.

11. Solución de problemas comunes

Los problemas comunes incluyen:

• Pantalla parpadeante debido a un desajuste de tiempo
• Colores incorrectos debido a una profundidad de bits mal configurada
• Pantalla en blanco causada por señales de sincronización faltantes
• Interferencia de ruido debido a una mala conexión a tierra

Soluciones:

• Verificar el reloj y sincronizar la sincronización de la señal
• Verifique los ajustes de configuración del firmware
• Mejorar el diseño y el blindaje de PCB
• Utilice una regulación de voltaje adecuada

12. Guía de selección para ingenieros

Al elegir un módulo TFT LCD RGB de 3,1 pulgadas, tenga en cuenta:

• Requisitos de resolución de su solicitud
• Capacidad de interfaz de procesador o MCU disponible
• Restricciones de consumo de energía
• Entorno de funcionamiento (temperatura, humedad)
• Requisitos de brillo para uso interior/exterior

Una pantalla bien combinada reduce significativamente el tiempo de desarrollo y mejora la experiencia del usuario.

13. Preguntas frecuentes

P1: ¿Por qué se prefiere la interfaz RGB para los sistemas integrados?
Porque proporciona una transferencia de datos de píxeles rápida y directa con una latencia mínima.

P2: ¿Es una pantalla LCD TFT de 3,1 pulgadas adecuada para uso en exteriores?
Sí, si tiene suficiente luminosidad y tratamiento antideslumbrante.

P3: ¿La interfaz RGB requiere un controlador dedicado?
Sí, la mayoría de los sistemas requieren un controlador LCD o MCU con soporte de salida RGB.

P4: ¿Qué causa el parpadeo en las pantallas LCD TFT?
Señales de sincronización inadecuadas o fuente de alimentación inestable.

P5: ¿Se puede utilizar la interfaz RGB en dispositivos que funcionan con baterías?
Sí, pero se requiere optimización de energía debido a una mayor actividad de datos.

14. Conclusión e información de contacto

La interfaz TFT LCD RGB de 3,1 pulgadas sigue siendo una de las soluciones de visualización más eficientes y ampliamente utilizadas en el diseño de sistemas integrados. Su capacidad para ofrecer imágenes de alta velocidad y alta calidad lo hace indispensable en aplicaciones industriales, médicas y de consumo. Sin embargo, una implementación exitosa requiere atención cuidadosa a los tiempos, el diseño y la integración del sistema.

Para módulos de visualización confiables y soporte técnico profesional,SZ Hongjia Tecnología Acciones LimitadasProporciona soluciones TFT LCD personalizadas adaptadas a diversos requisitos industriales.

Si busca soluciones TFT LCD de alta calidad o colaboración técnica,contáctanosen SZ Hongjia Technology Shares Limited: estamos listos para respaldar su próximo proyecto.
