Pantalla SPI de tira de barra de 2,22 pulgadas con tacto

La pantalla de barra SPI táctil de 2,22 pulgadas de HONGJIA está diseñada para fabricantes que requieren un módulo de pantalla de tira larga que integre tanto la salida de pantalla como la interacción táctil en espacios de instalación limitados.

El HJ2220‑02FPC‑A1 adopta una pantalla IPS TFT de 2,22 pulgadas con una resolución de 180(RGB)×454 píxeles y admite comunicación SPI. A diferencia de las estructuras tradicionales de panel táctil y LCD independientes, este módulo utiliza un diseño táctil en la celda, integrando la detección táctil en la estructura de la pantalla para reducir el grosor y simplificar el ensamblaje del producto.

Equipado con el controlador IC SPD2010, este módulo de pantalla admite una conexión de enchufe estándar de 30 pines y operación multitáctil a través de comunicación táctil IIC. Con un contorno delgado, un amplio rango de temperaturas de funcionamiento y un rendimiento táctil confiable, proporciona una solución de visualización práctica para productos electrónicos compactos.

Especificaciones técnicas

Especificaciones de la pantalla táctil capacitiva

Especificaciones del módulo LCD TFT

Formato de visualización de tira larga para diseño de producto compacto

La pantalla de barra SPI táctil de 2,22 pulgadas de HONGJIA adopta una estructura de pantalla estrecha y alargada, lo que proporciona a los diseñadores más flexibilidad a la hora de desarrollar productos con espacio limitado en el panel frontal.

El área activa de 20,79 (H) × 52,44 (W) mm permite a los fabricantes crear interfaces compactas manteniendo suficiente espacio de visualización para iconos, controles y visualización de información.

Este formato de barra es adecuado para dispositivos donde una pantalla tradicional cuadrada o rectangular no puede cumplir con los requisitos de diseño mecánico.

La tecnología táctil en la celda integra pantalla y control

El módulo utiliza una estructura táctil en la celda, integrando la capa de detección táctil directamente en el panel de visualización.

En comparación con el ensamblaje del panel táctil externo, esta estructura ayuda a reducir el grosor del módulo, simplifica la construcción interna y mejora la eficiencia general de la integración del producto.

El diseño integrado es especialmente adecuado para dispositivos portátiles y equipos integrados que requieren una solución de pantalla táctil delgada y compacta.

La interfaz SPI simplifica la integración del sistema integrado

La pantalla admite la interfaz SPI, lo que proporciona un método de comunicación práctico para sistemas electrónicos compactos.

Con una conexión de enchufe estándar de 30 pines, el módulo ayuda a los ingenieros a lograr una integración de hardware más sencilla y, al mismo tiempo, reduce la complejidad del cableado durante el desarrollo del producto.

La función táctil utiliza comunicación IIC, lo que permite un control independiente de la salida de la pantalla y la entrada táctil.

El panel IPS proporciona una visualización de imágenes estable

La pantalla adopta la tecnología IPS con dirección de visualización TODAS LAS ETAPAS, manteniendo una calidad de imagen y un rendimiento del color consistentes desde diferentes ángulos de visión.

Con una resolución de 180(RGB)×454 píxeles, el módulo proporciona una salida visual clara en un formato de pantalla pequeño en forma de barra.

El modo de visualización transmisivo normalmente negro mejora el contraste de la imagen y admite una presentación clara de la interfaz en varios productos electrónicos.

Operación multitáctil con superficie de vidrio duradera

La pantalla táctil capacitiva proyectada integrada admite operación multitáctil, proporcionando una interacción del usuario fluida y precisa.

El panel táctil utiliza material de cubierta de vidrio con:

• Transparencia ≥87%

• Dureza ≥7H

Esta estructura ayuda a mantener una transmisión de luz clara al tiempo que mejora la resistencia al desgaste de la superficie durante el funcionamiento diario.

Estructura ultrafina para aplicaciones con espacio limitado

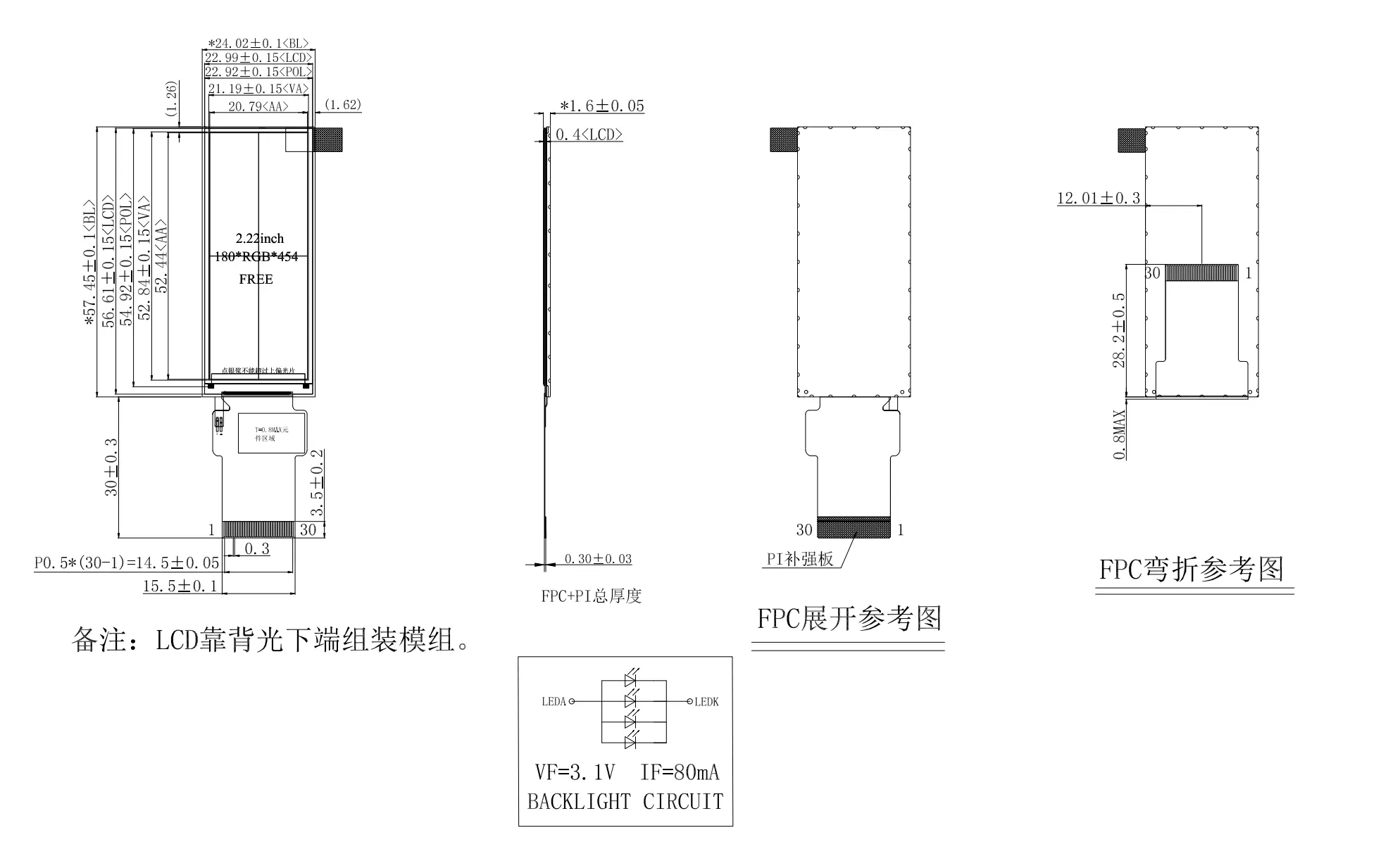

La pantalla de barra SPI táctil de 2,22 pulgadas HONGJIA presenta una estructura compacta con un tamaño de contorno de:

• 24,02 (alto) × 57,45 (ancho) × 1,6 (largo) mm

El grosor de 1,6 mm lo hace adecuado para productos donde el espacio de instalación interna es limitado, sin dejar de ofrecer funciones táctiles y de visualización integradas.

Operación con amplia temperatura para entornos exigentes

Diseñado para aplicaciones que requieren un funcionamiento estable en condiciones variables, este módulo de pantalla admite:

• Temperatura de funcionamiento: -30 °C a +80 °C

• Temperatura de almacenamiento: -30 °C a +80 °C

La amplia capacidad de temperatura lo hace adecuado para equipos médicos, instrumentos industriales y otros dispositivos electrónicos que operan en entornos desafiantes.

Aplicaciones en electrónica médica, industrial y de consumo

La pantalla SPI con barra de barra táctil de 2,22 pulgadas HONGJIA se puede integrar en:

• Equipo médico

• Dispositivos de belleza

• Instrumentos industriales

• Paneles de control inteligentes

• Electrónica de consumo

• Sistemas de visualización integrados

Su combinación de diseño de tira estrecha, interfaz SPI, control táctil integrado y rendimiento de amplia temperatura proporciona a los fabricantes una solución flexible para productos electrónicos interactivos.

Capacidad de solución táctil y de pantalla HONGJIA

HONGJIA se especializa en la investigación, desarrollo, fabricación y suministro de módulos de pantalla LCD y soluciones de pantalla táctil.

Con más de 12 años de experiencia, HONGJIA ofrece productos de visualización que van desde 0,99 pulgadas hasta 12,1 pulgadas, incluidos módulos LCD estándar, conjuntos de pantalla táctil y soluciones personalizadas.

A través de soporte técnico profesional y un período de servicio posventa de 36 meses, HONGJIA apoya a clientes globales en la selección, integración y desarrollo de productos de pantallas.

Preguntas frecuentes

1. ¿Cuál es la principal diferencia entre una pantalla de barra y un módulo LCD estándar? Una pantalla de barra utiliza un formato de pantalla alargado, lo que permite a los fabricantes instalar la pantalla en espacios estrechos donde las pantallas rectangulares tradicionales pueden no caber. Se utiliza comúnmente para interfaces de control compactas y dispositivos integrados.

2. ¿Esta pantalla de barra de 2,22 pulgadas incluye funcionalidad táctil? Sí. El módulo integra una pantalla táctil capacitiva proyectada con capacidad multitáctil a través de una estructura táctil en la celda, que combina funciones táctiles y de visualización en un solo conjunto.

3. ¿Qué interfaz admite esta pantalla de barra? El módulo LCD admite la interfaz SPI, mientras que la función táctil utiliza comunicación IIC. Esta combinación permite una integración flexible en sistemas electrónicos integrados.

4. ¿Cuál es la ventaja de la estructura táctil en la celda? La estructura interna de la celda integra la detección táctil en el panel de visualización, lo que ayuda a reducir el grosor del módulo y simplifica el diseño mecánico en comparación con soluciones de panel táctil y LCD independientes.

5. ¿Puede funcionar esta pantalla en entornos con temperaturas extremas? Sí. El módulo admite un rango de temperatura de funcionamiento de -30 °C a +80 °C, lo que lo hace adecuado para equipos industriales, dispositivos médicos y otras aplicaciones exigentes.

6. ¿Qué aplicaciones pueden utilizar la pantalla SPI con barra táctil de 2,22 pulgadas de HONGJIA? Este módulo de pantalla es adecuado para equipos médicos, dispositivos de belleza, instrumentos industriales, electrónica de consumo, paneles de control inteligentes y otros productos que requieren una pantalla táctil compacta.
