¿Cuáles son los requisitos de interfaz para una pantalla IPS de 480x800 de 3,1 pulgadas?

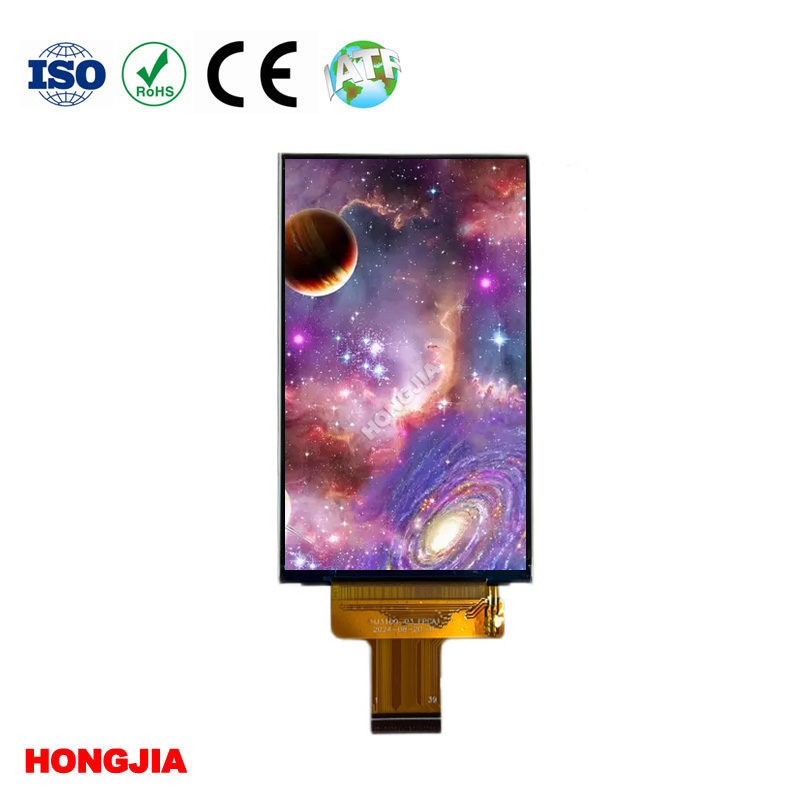

Una pantalla IPS de 3,1 pulgadas y 480x800 requiere un enfoque de interfaz híbrida: una conexión SPI de baja velocidad para inicializar el controlador IC, combinada con una interfaz RGB paralela de alta velocidad de 16 o 18 bits para transmitir los datos de píxeles reales. En el HONGJIA HJ3100-03, estas señales se enrutan a través de un FPC (circuito impreso flexible) estándar de 39 pines. Para controlar esta pantalla, necesita un microcontrolador host equipado con un controlador LCD de hardware dedicado, suficiente RAM para contener un búfer de cuadros de 768 KB y la capacidad de generar señales precisas de reloj, sincronización horizontal y vertical a 60 Hz.

La arquitectura SPI de 39 pines y RGB de 16 bits del HJ3100-03

El diseño de 39 pines separa las tareas de configuración de la transmisión de datos de alta velocidad. Esta división del trabajo es estrictamente necesaria para pantallas de esta resolución.

Un 480x800Pantalla IPS de 3,1 pulgadas 480x800 RGBimpulsa 384.000 píxeles por cuadro. Funcionar con una profundidad de color de 16 bits (RGB565) y una frecuencia de actualización estándar de 60 Hz requiere mover aproximadamente 368 megabits de datos por segundo. Un bus SPI estándar bloquea ese ancho de banda. Si intenta enviar vídeo completo a través de SPI a esta resolución, alcanzará un máximo de entre 10 y 15 fotogramas por segundo, lo que dará como resultado una interfaz visiblemente lenta.

En cambio, la MCU host utiliza los pines SPI de 3 o 4 cables únicamente para la inicialización. La carga útil de configuración se envía una vez durante el arranque para configurar las curvas gamma, la secuencia de energía y la orientación de la pantalla. Una vez registrados los comandos de configuración, la interfaz RGB de 16 bits se hace cargo del trabajo pesado para transmitir datos de píxeles sin procesar de forma continua. El estándar de 39 pines proporciona suficientes líneas de datos dedicadas para mantener la velocidad de fotogramas fluida sin bloquear el procesador principal.

Integración del controlador IC ST7701 con placas host integradas

El ST7701 es un controlador IC ampliamente utilizado para este tamaño y resolución específicos, montado directamente en el vidrio (COG). Lograr que se comunique con su placa host requiere una atención estricta a la memoria y la sincronización.

Un búfer de cuadros de 480x800 sin comprimir con color de 16 bits ocupa exactamente 768 KB de RAM. La mayoría de los microcontroladores básicos no tienen tanta SRAM interna. Si su MCU seleccionada no es suficiente, necesitará enrutar SDRAM externa en su PCB, lo que complica el diseño de la placa y aumenta la EMI.

Las tolerancias de tiempo son igualmente implacables. El ST7701 espera un reloj de puntos (PCLK) continuo y perfectamente sincronizado junto con señales de habilitación de datos (DE), HSYNC y VSYNC. No intente modificar una interfaz RGB de 16 bits utilizando pines de E/S de uso general. El host debe tener un controlador de hardware RGB dedicado (como el LTDC en chips STM32 o el LCDC en piezas NXP). Perder un solo ciclo de reloj o retrasar el pulso VSYNC unos pocos microsegundos da como resultado que la pantalla se rompa, parpadee o se mueva por completo.

Gestión de la disipación de calor en gabinetes industriales sellados de 1000 nits

El alto brillo tiene un costo térmico directo. Empujar 1000 nits a través de una pantalla LCD transmisiva normalmente negra significa acercar los LED de retroiluminación a su corriente nominal máxima. En un laboratorio al aire libre, esto rara vez es un problema. Dentro de un gabinete industrial sellado IP67 o de un instrumento de prueba portátil para exteriores, ese calor queda atrapado.

Si deja un espacio de aire directamente detrás del módulo de pantalla en un dispositivo sellado, los LED de retroiluminación se calentarán y se degradarán prematuramente. En unos meses, el balance de blancos de la pantalla cambiará notablemente a amarillo y el brillo general disminuirá. Tienes que proporcionar una ruta de escape térmica. Los equipos de ingeniería suelen especificar una almohadilla térmicamente conductora entre la parte posterior de metal del módulo de pantalla de cristal líquido y un soporte estructural interno de aluminio, convirtiendo el propio chasis en un disipador de calor.

Personalización de FPC y paneles táctiles para dispositivos médicos e industriales portátiles

Los módulos de visualización disponibles en el mercado rara vez encajan perfectamente en hardware especializado. La posición estándar del FPC de 39 pines podría chocar con la cavidad de la batería en un medidor de oxígeno en sangre o forzar una colocación incómoda de la placa en equipos de belleza portátiles.

Doblar un FPC más allá de su radio de curvatura mínimo para forzar un ajuste provocará microfisuras en las trazas de cobre, lo que provocará fallas intermitentes en la pantalla en la línea de ensamblaje o en el campo. SZ Hongjia Technology Shares Limited modifica la longitud, la forma y la distribución de pines del FPC para que coincida con el diseño específico de su PCB, eliminando la tensión mecánica.

Agregar un toque capacitivo introduce otra variable. Para una pantalla de 3,1 pulgadas de grado médico, un espacio de aire entre el sensor táctil y el cristal de la pantalla es un problema. Los entornos de humedad cambiantes hacen que se forme condensación dentro de ese espacio, lo que arruina la visibilidad y registra entradas táctiles falsas. Especificar la unión óptica, donde un adhesivo líquido transparente une el panel táctil directamente al vidrio TFT, elimina el espacio de aire, mejora la resistencia al impacto y limita los reflejos internos.

Asegurar suministro a largo plazo y pruebas de bajo volumen para equipos de ingeniería de EE. UU.

La volatilidad de la cadena de suministro dicta el diseño del hardware tanto como las especificaciones técnicas. Los equipos estadounidenses que diseñan sistemas de control industrial o equipos médicos suelen fabricar en lotes de 500 o 5.000 unidades, no 500.000. Muchos fabricantes de pantallas dan prioridad a los productos electrónicos de consumo de gran volumen y emiten un aviso de fin de vida útil (EOL) en un pequeño módulo LCD TFT sin previo aviso.

Reemplazar una pantalla a mitad de producción es un error costoso. Requiere un nuevo diseño de placa, nuevas configuraciones de temporización del firmware y, en el caso de dispositivos médicos, una recertificación completa del producto. SZ Hongjia se dirige específicamente a los mercados industrial y médico garantizando la estabilidad del suministro a largo plazo y aceptando pequeños pedidos de prueba para la creación de prototipos.

Para integrar con éxito un módulo de 480x800, necesita una MCU con un controlador RGB de hardware, un búfer de cuadros de 768 KB y un diseño físico que tenga en cuenta el calor de la retroiluminación. Si su hardware está preparado para estos requisitos, puedeevaluar el módulo HJ3100-03para confirmar la compatibilidad de los pines con su placa host.
