¿Qué debe verificar antes de usar una pantalla MIPI de 640 × 480 de 3,5 pulgadas?

Antes de aprobar unPantalla horizontal de 3,5 pulgadas Interfaz MIPI 640x480, verifique cinco cosas: la resolución y orientación activas reales, los requisitos MIPI de su placa host, la distribución de pines de 30 pines, el dibujo mecánico y la documentación óptica y de inicialización del proveedor. El HJ3450-02 de HONGJIA puede adaptarse a productos compactos industriales, portátiles, de hogar inteligente, de belleza y de consumo, pero una especificación no resuelta puede generar un costoso rediseño.

Primero confirme si HJ3450-02 es una pantalla horizontal de 640 × 480 o un módulo vertical de 480 × 800

La primera respuesta no está completamente resuelta por la información publicada: la descripción del producto identifica al HJ3450-02 como una pantalla horizontal de 640 × 480, mientras que la tabla de especificaciones enumera por separado 480 (RGB) × 800. Trate esa discrepancia como una cuestión de ingeniería, no como un detalle de formato.

Resolver el conflicto de especificaciones antes del muestreo.

Solicite a HONGJIA que confirme la resolución de la matriz activa, la disposición de los píxeles, la orientación del escaneo nativo, la dirección de visualización y la revisión exacta del módulo que se cotiza. Solicite una hoja de datos actualizada y una fotografía o dibujo que identifique el área activa. No infiera la orientación a partir de las dimensiones exteriores o de la ubicación del conector.

Un módulo de 640 × 480 y un módulo de 480 × 800 pueden requerir diferentes recursos de interfaz de usuario, suposiciones de framebuffer, comandos de inicialización y diseños de gabinete. Si la pantalla está físicamente horizontal pero los datos del panel están configurados para escaneo vertical, es posible que su equipo de software necesite soporte de rotación. Eso puede afectar el tiempo de arranque, el uso de la memoria, las coordenadas táctiles y la composición de la imagen.

Haga coincidir la orientación verificada con la interfaz de usuario y el gabinete del producto

Para un probador portátil o una interfaz de control industrial, el espacio horizontal puede ser adecuado para gráficos de tendencias, etiquetas de medición y controles de dos columnas. Un panel vertical puede ser mejor para listas o flujos de trabajo apilados verticalmente. Confirme su elección en función de la apertura del bisel, el área activa, la dirección de visualización, la salida del cable y las características de montaje antes de que se congele su diseño industrial.

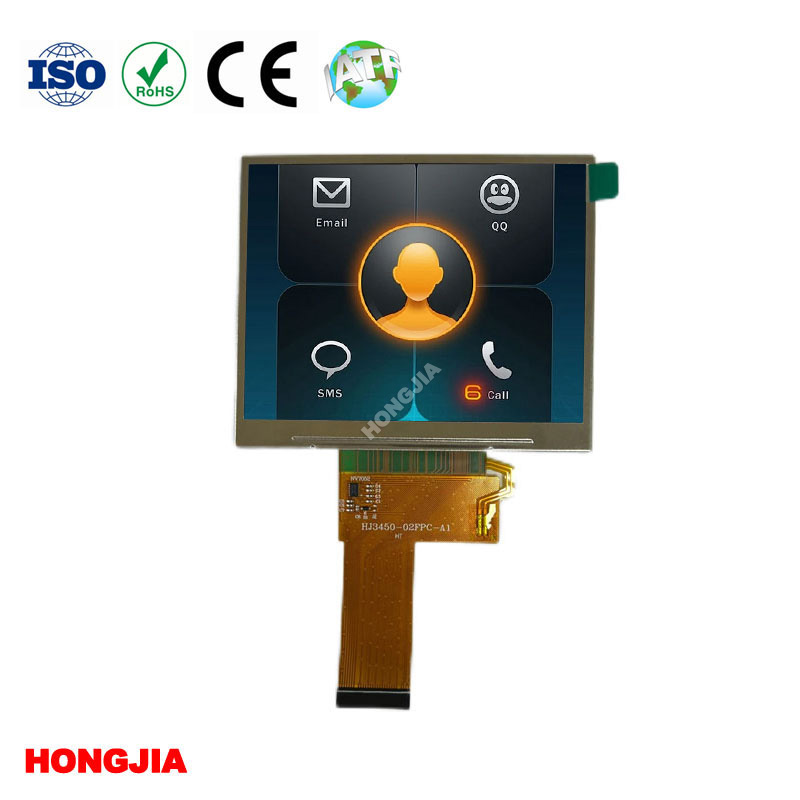

Utilice elPágina del producto HJ3450-02como punto de partida, luego obtenga el dibujo controlado para su revisión cotizada.

Qué ofrece el módulo HONGJIA para interfaces integradas compactas

HJ3450-02 se describe como un módulo LCD TFT transmisivo IPS de 3,5 pulgadas con un controlador IC NV3051F, interfaz MIPI y conexión de 30 pines. El contorno listado es 76,2 × 63,2 × 3,5 mm y el rango de temperatura de funcionamiento indicado es de -20 °C a 70 °C. El brillo aparece como seleccionable hasta 500 cd/m², así que confirme el rango de brillo exacto en lugar de asumir que cada muestra usa el valor máximo.

IPS puede ayudar a mantener un color y un contraste más consistentes cuando el operador ve la pantalla de forma alejada de la perpendicular. No elimina la necesidad de comprobar el ángulo de visión real, el contraste, los reflejos de la lente de la cubierta y la legibilidad en las condiciones de iluminación del producto. “Transmisivo” también importa: el módulo está diseñado para verse con iluminación de fondo, no como un panel transflectivo legible a la luz del sol.

El tamaño del módulo y la conexión MIPI lo convierten en un candidato para sistemas integrados compactos, incluidos instrumentos de prueba portátiles, equipos industriales, equipos médicos, dispositivos de belleza, productos para el hogar inteligente, hardware POS y electrónica de consumo. La idoneidad aún depende de su procesador host, pila óptica, gabinete y objetivo ambiental.

¿Puede su placa host controlar la conexión MIPI de 30 pines?

Solo si el host admite los requisitos eléctricos y de software MIPI-DSI exactos del panel. Un conector de 30 pines describe la interfaz física; Por sí solo, no indica el número de carriles, la velocidad de los carriles, el formato de píxeles, la secuencia de comandos, los rieles de alimentación ni el método de control de la retroiluminación.

Verifique el recuento de carriles MIPI, la sincronización, los comandos de inicialización, la distribución de pines y la orientación del conector

Antes del diseño, solicite la definición completa del pin y confirme:

• Recuento de líneas de datos MIPI, comportamiento del reloj y velocidad de datos requerida
• Formato de píxeles admitido, orden de color y modo de vídeo o comando
• Requisitos de sincronización horizontal y vertical
• Secuencia de reinicio, espera, encendido y apagado
• Suministro del panel, voltaje de E/S, entrada de retroiluminación y rango de corriente de retroiluminación
• Lado del contacto FPC, orientación del conector, límites de longitud del cable y numeración de pines
• Comandos de inicialización NV3051F y cualquier configuración de registro requerida

Las fallas de campo comunes son simples: el FPC se refleja, la línea de reinicio se deja flotante, el host usa el orden de color incorrecto o la pantalla se ilumina sin recibir datos de fotograma válidos. Una pantalla blanca normalmente no demuestra compatibilidad con MIPI. Es posible que solo demuestre que la luz de fondo y la alimentación del panel están presentes.

Haga que su ingeniero de firmware pruebe la muestra con la misma familia de procesador, puente, conector y secuencia de alimentación planificados para la producción. Si su placa utiliza una implementación MIPI diferente, pregunte a HONGJIA si es posible un FPC personalizado o una configuración de inicialización y qué cambios quedan dentro del diseño del módulo estándar.

¿Qué documentos se necesitan para pasar de una muestra de exhibición a la aprobación del diseño?

Una muestra es útil para comprobar la calidad y el ajuste de la imagen. No es una aprobación de diseño. Solicite un conjunto de documentos que permita a los equipos de hardware, firmware, mecánica y compras revisar la misma revisión.

• Ficha técnica del producto actual con la resolución y orientación confirmadas.
• Dibujo mecánico que muestra el contorno, el área activa, el área de visualización, el espesor, los detalles de montaje y la posición del FPC
• Especificaciones eléctricas que cubren la configuración de pines del conector, la alimentación, la retroiluminación y las condiciones de la interfaz.
• Código de inicialización o secuencia de comando para el controlador IC NV3051F
• Datos ópticos de brillo, contraste, dirección de visión y uniformidad cuando estén disponibles
• Límites de temperatura de funcionamiento y almacenamiento, además de criterios de inspección para defectos de visualización.
• Identificación de muestras controlada por revisión y cualquier diferencia conocida entre las versiones de muestra y producción.

Si el tacto es parte del producto, trate el panel táctil, la lente de cubierta, el adhesivo y el FPC como una revisión separada. Es posible que una pantalla que se ajuste antes de la unión no se ajuste después de que se especifique la pila óptica final.

¿Dónde cabe una pantalla IPS horizontal de 3,5 pulgadas y dónde podría resultar inadecuada?

Esta pantalla MIPI TFT de 3,5 pulgadas es una candidata sensata cuando se necesita una interfaz en color compacta, un diseño horizontal y una conexión integrada estándar. Merece una consideración temprana para instrumentos portátiles, controles industriales, equipos de belleza, interfaces para hogares inteligentes y otros productos donde el volumen del gabinete es importante.

Puede que no sea adecuado si su producto requiere legibilidad a la luz del sol sin un diseño óptico probado, funcionamiento por debajo de -20 °C o por encima de 70 °C, un panel transflectivo, brillo inusualmente alto o una experiencia de usuario exclusivamente vertical. Esos requisitos deben indicarse antes de cotizar. HONGJIA también ofrece otras categorías de pantallas, incluidos productos transflectivos y de amplia temperatura, pero no asuma que el HJ3450-02 ofrece esas características.

Otro límite práctico es el software. Si su pila de gráficos no puede rotar o dirigir el panel en la orientación requerida, cambiar la pantalla en una fase avanzada del desarrollo puede obligar a rediseñar la placa o la interfaz de usuario. Confirme esa decisión mientras la muestra aún se está evaluando.

¿Qué debería solicitar un equipo de diseño estadounidense a HONGJIA antes de emitir una solicitud de cotización?

Envíe un requisito controlado, no solo un enlace de producto. Indique la resolución objetivo confirmada, la orientación, el área activa, los límites del gabinete, el rango de temperatura, el objetivo de brillo, el procesador o puente host, los requisitos MIPI y la demanda anual prevista. Pídale a HONGJIA que marque cada elemento como estándar, configurable o personalizado.

Solicite muestras, opciones táctiles y FPC, límites de personalización y evidencia de continuidad de producción

Solicite muestras de la configuración de producción propuesta, incluido el FPC, el conector, la configuración de retroiluminación y la opción táctil previstos, si corresponde. Confirme si HONGJIA puede personalizar el FPC, la asignación de pines, la lente de cubierta, el panel táctil, el brillo o las configuraciones de inicialización, y pregunte qué pedido mínimo, herramientas, tiempo de entrega y trabajo de validación requiere cada cambio.

Para tomar una decisión de producción, solicite evidencia de la continuidad del suministro: la revisión planificada del módulo, la posición de abastecimiento del IC del controlador, la práctica de notificación de cambios, el proceso de inspección de calidad y el soporte disponible de la fábrica o del equipo FAE. No solicitar certificaciones o informes de pruebas como trámite; Identifique qué estándares realmente requiere su producto terminado y solicite la documentación relevante.

Utilice HONGJIAInformación en pantalla MIPI horizontal de 3,5 pulgadaspara comenzar la discusión técnica, luego condicione la solicitud de cotización a la resolución del conflicto de 640 × 480 versus 480 × 800. El siguiente paso correcto es una revisión de muestra documentada, no una orden de compra basada en una tabla ambigua.
